建筑物概况

上海某公司位于上海市浦东新区，为一幢三层框架结构房屋，竣工于2007年。该房屋平面呈矩形，主要作为制药车间及办公楼使用，其中一层和二层均作为制药车间使用，三层南侧1-8/A-B轴作为办公区，其余均作为制药间使用。总轴网尺寸为49.7m×26.4m，总建筑面积约为4305.15m²，设计单位、施工单位及监理单位均不详。

检测依据

（1）《机械振动与冲击建筑物的振动振动测量及其对建筑物影响的评价指南》（GB/T 14124-2009/ISO 4866:1990）；

（2）《建筑工程容许振动标准》（GB 50868-2013）；

（3）《城市区域环境振动测量方法》（GB 10071-1988）；

（4）《建筑变形测量规范》（JGJ8-2016）；

（5）《工程测量规范》（GB50026-2007）；

（6）《声环境质量标准》(GB 3096-2008)。

 判定标准

（1）《动力机器基础设计规范》（GB 50040-96）；

（2）《机械工业环境保护设计规范》（JBJ 16-2000 J61-2000）；

（3）《建筑地基基础设计规范》（GB50007-2011）；

（4） 委托方提供的技术资料和检测要求。

检测及结果分析

1 振动测试

1 仪器设备主要技术参数

以下仪器均经过国家法定的计量部门检定，并在有效使用期限内。

（1）高灵敏度压电式加速度传感器TST126的性能指标如下：

灵敏度：1.065V/g

量程：±5g

频率范围：0.2-1000Hz

线性：≤1%

横向灵敏度：≤5% 典型值：≤3%

输出偏压：8-12VDC

定电流：2-20mA，典型值：2mA

输出阻抗：＜150Ω

激励电压：24VDC

（2）采用SVSA数据采集仪，其性能指标如下：

4通道输入；

高达 100kHz 的采样频率；

16bit 高精度A/D 转换；

96dB 的动态范围；

大容量数据储存，仅受微机硬盘限制。

1.2 测试方法

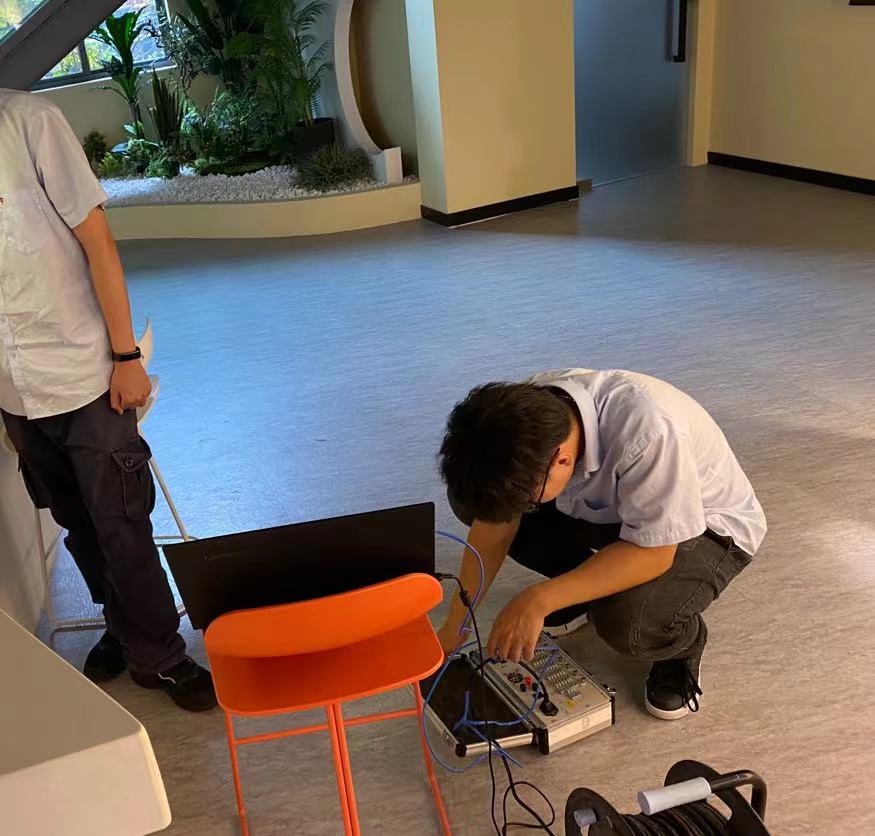

根据现场实际情况，在该房屋三层设备正常运行时，由委托方指定，在三层301室测试3种工况下楼面振动情况。

工况1为屋面风机正常运行，设备间冰箱正常运行状态；

工况2为屋面风机正常运行，设备间冰箱停止、启动运行状态；

工况3为屋面风机暂停运行状态（共10台风机仅2台工作），设备间冰箱正常运行状态。

本次测试点在各工况下进行连续采集，每个工况采样时间为1000s，采样频率为100Hz。测试时间为2019年3月18日10时~12时，该期间生产设备正常运行。

1.3 测试数据及分析

现场对公司楼面振动测点进行振动测试，每种工况进行三向（东西方向、南北方向、铅锤方向）加速度数据采集。现场测试结果见表房屋各工况水平及铅垂最大加速度值、频率表。
