检测目的、范围和内容
受检广告牌位于泰州市,为了解该广告牌完损情况,对该广告牌进行完损检测,检测内容如下:
(1)技术资料核查;
(2)钢结构布置检测;
(3)钢结构焊接外观完损检测;
(4)钢结构构架锈蚀情况检测;
(5)根据目前现状,结合现场检测数据,进行完损状况评估;
(6)出具检测报告。
检测依据
(1)《城镇户外广告和店招标牌设施设置技术规范》(DGJ32J 146-2013);
(2)《中华人民共和国行业标准城市户外广告和招牌设施技术标准》(CJJ/T 149-2021);
(3)《钢结构现场检测技术标准》(GB/T50621-2010);
(4)《钢结构设计标准》(GB50017-2017);
(5)《钢结构工程施工质量验收标准》(GB50205-2020);
(6)《建筑电气工程施工质量验收规范》(GB50303-2015)。
检测及分析结果
1结构体系检查

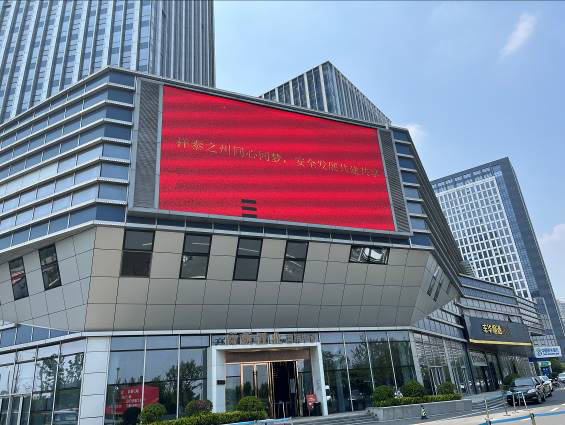

本次受检广告牌位于泰州市,广告牌建于2016年10月,面板呈矩形,尺寸约为17.9m×8.2m,距地高度约10.2m。广告牌主体构架采用钢结构,钢结构构架主要由方钢管焊接连接而成,方钢管主要截面尺寸为□120mm×60mm×3.2mm、□100mm×50mm×3.0mm,方钢主要截面尺寸为□50mm×50mm×1.5mm,广告牌钢结构构架与房屋主体通过螺栓连接,面板与钢架结构通过螺栓连接。
2广告牌损伤检测
为明确该受检广告牌损伤状况,现场对其结构进行了损伤检测。经检测,广告牌结构连接基本完好,面板与钢结构构架螺栓连接基本完好,钢构件焊缝状况良好,外露电线保护管套状况良好,LED屏画面局部黑屏,钢结构构架与房屋主体连接处螺栓状况基本良好。
检测结论
受检广告牌位于泰州市通过对广告牌进行现场检测与分析,得到如下主要结论:
(1) 广告牌构架为钢结构,面板呈矩形,高约17.9m,宽约8.2m,底部距地坪最大垂直距离约10.2m。
(2) 钢结构构架与房屋主体连接处基本良好。
(3) LED屏画面局部黑屏,应采取可靠处理措施。
(4) 钢构件焊缝基本良好,部分节点未进行涂装防锈。
(5) 外露电线防护状况基本良好。
(6) 综上所述,钢结构构架与房屋主体连接处连接状况基本完好,钢结构构架连接基本完好,外露电线防护状况基本良好,LED屏画面存在局部黑屏。针对现有损伤采取可靠处理后,广告牌可以满足正常使用的要求。
