宁波市某学校屋顶钢结构网架承载力专项检测

发布时间:2019-12-27 08:10:32 作者:浙江房屋检测网 浏览热度:

分享到:

  一、检测目的、范围和内容

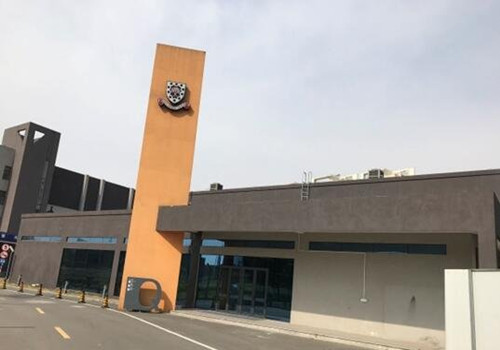

  宁波鄞州某学校位于宁波市鄞州区,受检房屋为该学校内游泳馆,其屋盖结构形式为网架结构,本次检测范围主要为钢网架结构屋面,屋盖东西向宽约为27.6m,南北向长约为33.0m,总建筑面积约为910.8m2,建造于2003年。为了解该游泳馆屋面钢网架结构安全性,特委托我司对该屋面钢网架结构承载力进行专项检测。

宁波市某学校屋顶钢结构网架承载力专项检测

  本次检测主要内容包括:

  (1)建筑、结构概况及使用情况调查;

  (2)结构平面布置图测绘;

  (3)网架结构主要构件截面尺寸测量;

  (4)钢材强度检测;

  (5)完损状况检测;

  (6)结构承载力验算;

  (7)结合现场检测和结构承载力验算结果,针对存在的问题提出处理建议。

  二、房屋建筑、结构概况

  宁波鄞州某学校游泳馆位于宁波市鄞州区,本次受检范围为该学校游泳馆钢网架结构。网架平面布置呈矩形,东西向宽约为27.6m,南北向长约为33.0m,总建筑面积约为910.8m2;网架东西向轴网尺寸为6.9m,南北向轴网尺寸为6.6m;屋面形式为平屋面,采用轻型彩钢屋面板。设计单位和施工单位均不详。

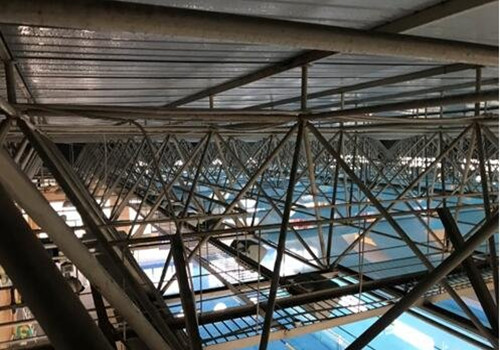

  受检屋盖网架结构形式为正放四角锥螺栓球网架,主要网格尺寸为2.33m×2.20m,网架高度为1.80m,网架下部共设有18个支承点,支承点设置在网架的上弦节点处。网架采用螺栓球节点,网架杆件的截面尺寸主要为φ48mm×3.5mm、φ60mm×3.5mm及φ75mm×3.75mm,螺栓球截面尺寸主要为φ100mm。

  三、现场检测

  1.使用情况调查

  现场对该游泳馆的网架使用情况进行了调查。结果表明:受检房屋钢网架屋盖建于2003年,为正放四角锥螺栓球网架结构;屋盖自建成后未发生火灾、使用功能改变和使用荷载过大等情况。

  2.网架结构平面布置图测绘

  由于该网架原设计图纸遗失,现场对该屋盖网架结构进行了测绘。

  3.网架结构主要构件截面尺寸测量

  结合现场检测条件,采用5m钢卷尺、200mm游标卡尺及超声波测厚仪等仪器对屋盖网架主体结构构件规格、螺栓球的直径进行抽样检测。

  4.钢构件强度检测

  现场采用里氏硬度计对钢结构构件强度进行了抽样检测,依据《金属材料里氏硬度试验方法》(GB/T17394.1-2014)、《黑色金属硬度及强度换算值》(GB/T 1172-1999)、《碳素结构钢》(GB700-2006)和《低合金高强度结构钢》(GB/T1591-2008)评定钢结构构件的强度。检测结果表明,所测网架结构主要杆件强度符合Q345。

  5.网架结构完损状况检测

  为明确受检屋盖网架结构完损状况,现场对屋盖网架结构进行了损伤检测。检测结果表明:受检屋盖网架结构整体性良好,各结构构件及连接节点基本完好;构件表面普遍出现锈斑、涂层开裂等现象;网架马道基本完好。

  四、屋盖网架结构承载力验算

  1.计算模型

  验算按照《建筑结构荷载规范》(GB50009-2012)、《钢结构设计规范》(GB50017-2003)、《空间网格结构技术规程》(JGJ7-2010)等现行国家标准,采用同济大学钢结构设计软件3D3S V12.0软件对钢网架进行了三维空间建模验算。

  计算中模型参数选取如下:

  结构材料信息:钢结构结构体系:正放四角椎螺栓球节点网架

  钢材容重:78kN/m3

  钢材牌号:按现场实测强度取值,取Q345。

  网架上弦屋面板、檩条等效静载:0.30kN/m2

  网架上弦等效活载:0.50kN/m2

  风荷载:基本风压0.50kN/m2,C类粗糙度

  雪荷载:基本雪压0.30kN/m2

  计算分析时仅对柱顶以上屋盖网架部分结构进行验算。

  计算分析时考虑恒荷载、活荷载、风荷载、雪荷载等的基本组合。

  2.结构承载力验算结果

  验算结果表明:屋盖网架结构构件的最大应力比为0.81<1.0,网架结构的承载力满足《空间网格结构技术规程》(JGJ7-2010)的要求。

  五、检测结论与建议

  1.检测结论

  通过对宁波鄞州某学校屋顶钢网架结构承载力的专项检测,得出以下结论:

  (1)检测结果表明:受检房屋钢网架屋盖建于2003年,为正放四角锥螺栓球网架结构;屋盖自建成后未发生火灾、使用功能改变和使用荷载过大等情况。

  (2)检测结果表明:受检屋盖网架结构整体性良好,各结构构件及连接节点基本完好;构件表面普遍出现锈斑、涂层开裂现象;网架马道基本完好。

  (3)检测结果表明,所测网架结构主要杆件强度符合Q345。

  (4)验算结果表明:屋盖网架构件的最大应力比为0.81<1.0,网架结构的承载力满足《空间网格结构技术规程》(JGJ7-2010)的要求。

  2.建议

  (1)建议使用过程中不改变屋面使用功能和荷载状况。

  (2)建议对各结构构件及连接节点进行除锈防腐处理。

  (3)建议定期对网架屋面结构构件和节点连接进行检查和监测,发现异常情况及时处理。

宁波市某学校屋顶钢结构网架承载力专项检测

  六、主要技术依据

  (1)《房屋完损等级评定标准(试行)》(城住字(84)第678号);

  (2)《钢结构工程施工质量验收规范》(GB50205-2001);

  (3)《钢结构设计规范》(GB 50017-2003);

  (4)《空间网格结构技术规程》(JGJ7-2010);

  (5)《金属材料里氏硬度试验方法》(GB/T17394.1-2014);

  (6)《黑色金属硬度及强度换算值》(GB/T 1172-1999);

  (7)《碳素结构钢》(GB700-2006);

  (8)《低合金高强度结构钢》(GB/T1591-2008)。
