检测目的、范围和内容

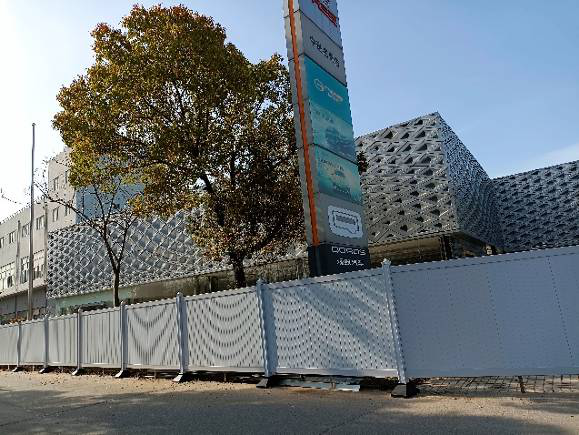

    某用户中心项目房屋位于上海市，为一栋门式刚架结构，原设计局部区域设夹层，原结构设计时间为2005年；房屋使用过程中，局部区域新增夹层，建筑面积约1915m²。

为了解该房屋2~10轴/C~J轴局部区域的结构现况，对该房屋2~10轴/C~J轴局部区域进行专项检测。鉴定内容如下：

（1）结构图纸复核与测绘

现场采用激光测距仪、5m钢卷尺、超声波测厚仪和0-150mm数显游标卡尺等对房屋的轴线尺寸等建筑结构布置情况以及梁柱构件位置、截面尺寸等结构情况进行现场复核与测绘。

（2）房屋损伤情况调查

调查房屋结构是否有裂缝、变形以及局部损伤情况，用文字、照片等形式进行记录与分析。

（3）房屋主体结构材料强度检测

按照标准《建筑结构检测技术标准》GB/T50344-2019的规定，对房屋钢材进行钢材强度检测。

技术依据及判定标准

（1）《建筑结构检测技术标准》GB/T50344-2019；

（2）《钢结构现场检测技术标准》GB/T50621-2010；

检测结论

受检房屋为一栋门式刚架结构，原设计局部区域设夹层，原结构设计时间为2005年；房屋使用过程中，局部区域新增夹层，建筑面积约1915m²。本次检测对该房屋2~10轴/C~J轴局部区域进行专项检测，本次检测主要结论如下：

（1）除屋面A轴和J轴系杆的布置和截面尺寸与原设计不一致、个别柱间支撑（9-10/A轴、9-10/J轴）缺失及层高8.2m与原设计7.8m不一致外，房屋的轴网尺寸、结构构件截面尺寸等与原设计图纸基本相符。对该房屋新增夹层结构情况进行测绘（由于条件限制，仅对部分结构构件进行检测）

（2）房屋主体结构构件和连接节点的外观质量基本完好。

（3）依据《建筑结构检测技术标准》（GB/T50344-2019）附录N，受检房屋主体结构钢材强度，换算钢材抗拉强度特征值在374MPa～398MPa之间，满足原设计强度Q235的要求。
