被检区域所在房屋为一幢地下四层、地上五十一层框架-核心筒混合结构房屋，由于使用需要，委托方拟对被检房屋四十七层、四十八层进行重新装修，并在四十八层楼面局部区域开洞口{（2/T2-3）-（3/T2-3）/（T2-A）-（T2-B）轴区域}增设一部楼梯（具体位置详见附件2附图3）。为了解开洞对楼板结构的影响，对该区域进行专项检测（检测面积约200m2），本次检测的主要内容包括：
（1）房屋基本情况及结构体系调查
（2）调查房屋楼板开洞内容
（3）被检区域结构复核
（4）被检区域混凝土构件配筋抽查
（5）被检区域完损状况调查
（6）被检区域混凝土强度、钢材强度检测
（7）被检区域楼面承载力计算分析
（8）根据现场检测结果得出结论并提出合理建议
被检区域所在房屋为一幢地下四层、地上五十一层框架-核心筒混合结构房屋，东西向柱距主要为12.0m，南北向柱距主要为12.0m，平面形状大致呈矩形，本次检测面积约200m2。房屋四十七层、四十八层层高均为4.5m。房屋型钢混凝土柱截面尺寸主要为1200mm×1200mm，钢梁截面尺寸主要为450mm×400mm×35mm×12mm、800mm×600mm×50mm×25mm、400mm×200mm×12mm×10mm、450mm×250mm×16mm×10mm等，核心筒区域为150mm厚混凝土现浇板，其余区域为130mm厚压型钢板-混凝土组合楼板，墙、柱混凝土强度设计等级为C45，梁、板混凝土强度设计等级为C35，钢梁钢材强度设计等级为Q345。
根据委托方提供的图纸资料，对受检区域结构情况进行了检测与复核，主要包括轴网尺寸、结构布置、结构构件截面尺寸等情况的抽查检测与复核。
（1）主要轴线尺寸的检测与复核。采用激光测距仪对主要轴线间距进行检测与复核。现场复核结果表明，被检区域主要轴线尺寸与图纸基本相符
（2）层高尺寸的检测与复核。采用激光测距仪对层高尺寸进行检测与复核。现场复核结果表明，被检区域层高尺寸与图纸基本相符
（3）主要结构构件截面尺寸的检测与复核。采用钢卷尺、激光测距仪等对构件的截面尺寸进行测量，并与原设计图纸进行比较复核。现场复核结果表明：被检区域主要结构构件截面尺寸与原设计图纸基本相符。
根据现场条件，采用里氏硬度计对被检测区域钢梁钢材硬度进行抽样检测，利用钢材硬度与强度之间的关系，根据国家标准《金属材料里氏硬度试验第4部分：硬度值换算表》（GB/T 17394.4-2014）来获得钢材的抗拉强度。现场检测结果表明，被检区域所测钢构件换算后钢材抗拉强度在491N/mm2~534N/mm2之间，基本满足原设计钢材强度等级Q345的要求。

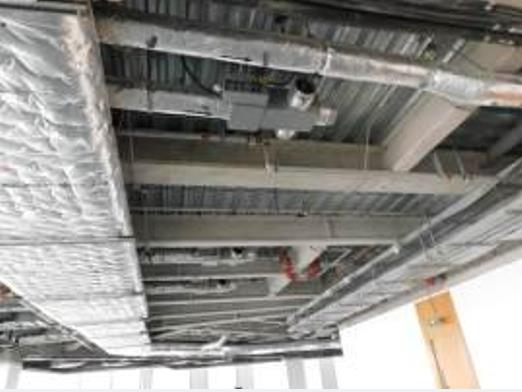

现场对被检区域的完损状况进行了检查。现场调查结果表明：被检区域正处于装修状态，主要结构构件连接节点状况基本完好，无明显结构性损伤。
根据委托方提供初步开洞方案、荷载情况及现场检测结果对被检区域进行结构承载力验算，计算程序采用中国建筑科学研究院的“PKPM”程序中的“SATWE”模块进行。本次验算仅考虑正常使用条件下，不考虑地震力。
根据《建筑抗震设计规范》（GB50011-2010）（2016年版）中表3.4.3-1所示，楼板局部不连续的定义和参考指标为：楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于层楼板典型宽度的50％，或开洞面积大于该层楼面面积的30％，或较大的楼层错层。
根据委托方提供初步开洞方案所示，本次开洞面积约为25m2，开洞面积相对较小，对楼层平面刚度影响甚小。且本次开洞未涉及原有结构的抗侧力构件，也未拆除或更改原结构的主次梁。经验算，开洞后楼面承载力满足计算要求，但开洞切断了原楼板的主筋，应进行适当加固补强，并在洞口周边增设次梁。
综上所述，根据委托方提供初步方案进行楼板开洞对房屋主体结构影响甚微，开洞后楼面承载力基本满足正常使用条件下的安全性要求，但开洞切断了原楼板的主筋，应进行适当加固补强，并在洞口周边增设次梁。
1、被检房屋，为一幢地下四层、地上五十一层框架-核心筒结构。
2、经现场检测、测量及计算分析：
（1）被检区域主要轴线尺寸、层高尺寸、构件截面尺寸与图纸基本相符
（2）被检区域所测钢构件换算后钢材抗拉强度在491N/mm2~534N/mm2之间，基本满足原设计钢材强度等级Q345的要求。
（3）被检区域正处于装修状态，主要结构构件连接节点状况基本完好，无明显结构性损伤。
（4）被检区域型楼面承载力基本满足计算要求。
（5）根据委托方提供初步方案进行楼板开洞对房屋主体结构影响甚微，开洞后楼面承载力基本满足正常使用条件下的安全性要求，但开洞切断了原楼板的主筋，应进行适当加固补强，并在洞口周边增设次梁。
