检测目的、范围和内容

受检房屋为一幢地上三层钢筋混凝土框架结构房屋，竣工时间为2005年。受检区域为一~二层1-11/G-K轴区域，三层1-11/G-J区域，平面布置图见图3.2、图3.3，面积约2790m²，自建成以来一直作为商场使用。起火点位于一楼，持续时间约半个小时左右，烧损防疫物资、家具、电器，过火面积约200m²（一~三层走廊5-9/G-H轴区域），未造成人员伤亡。为了解该房屋的火灾后的情况，对该房屋进行火灾后专项检测。

现场检测情况

1 受检房屋外观损伤状况检测及评级

根据《火灾后工程结构鉴定标准》（T/CECS 252-2019），依据构件烧灼损伤、变形、开裂，火灾后构件初步鉴定评级可分为4类（火灾后结构构件损伤状态不评Ⅰ级）：

状态Ⅱa——轻微或未直接遭受烧灼作用，结构材料及结构性能未受或仅受轻微影响，可不采取措施或仅采取提高耐久性的措施。

状态Ⅱb——轻度烧灼，未对结构材料及结构性能产生明显影响，尚不影响结构安全，应采取耐久性或局部处理外观修复措施。

状态Ⅲ——中度烧灼，尚未破坏，显著影响结构材料或结构性能，明显变形或开裂，对结构安全性或正常使用性产生不利影响，应采取加固或局部更换措施。

状态Ⅳ——破坏，火灾中或火灾后结构倒塌或构件塌落；结构严重烧灼损坏、变形损坏或开裂损坏，结构承载能力丧失或大部分丧失，危及结构安全，必须立即采取安全支护、彻底加固或拆除更换措施。

根据现场调查，现场过火区域范围主要为一到三层5-10/G-K轴区域，一层走廊8-9/G-H轴区域为起火点，其中一层6-7/G-J轴、7-8/G-H轴区域，二层6/G轴柱、7/G轴柱、8/G轴柱、6-8/G轴梁为重灾区（A区）；一层5-6/G-K轴、6-10/J-K轴、7-9/H-J轴、8-9/G-H轴，二层4-9/G-H、5-10/H-K轴、三层5-9/G-J轴区域为轻灾区（B区）。现场主要对A区和B区钢筋混凝土梁、柱和板的外观颜色、裂缝、锤击反应、混凝土剥落和露筋及砖墙外观颜色、裂缝等情况进行了检测。

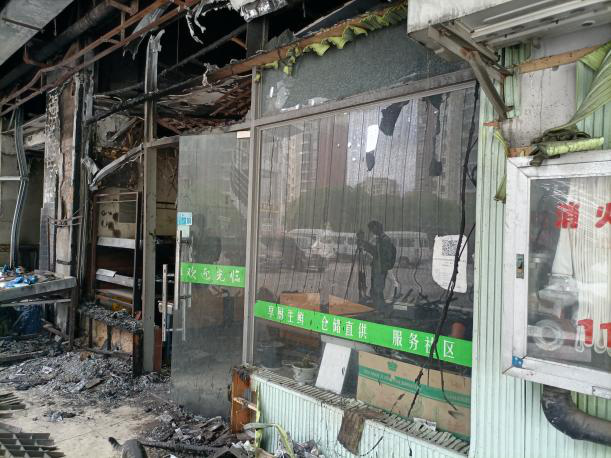

经技术人员现场调查：受检房屋过火区域A区部分混凝土构件锤击声音较响亮，颜色呈黑色或灰白色，局部混凝土柱和顶板底面均存在破损和漏筋现象，部分填充墙存在开裂、露砖现象，同时砖存在破损情况；过火区域B区混凝土构件表面多数大面积存在烟灰，混凝土构件基本未见露筋。

2 受检房屋混凝土强度检测

为了解受检房屋混凝土构件强度情况，按照《钻芯法检测混凝土强度技术规程》（JGJ/T 384-2016），在受检房屋主体结构上采用钻芯法取样，测试混凝土的强度。

测试结果表明，受检房屋过火区域被测混凝土构件抗压强度在21.2MPa~40.5MPa之间，一层6/G、8/G轴柱混凝土抗压强度值不满足设计强度等级C25（25MPa）的要求。

3 受检房屋混凝土柱垂直度检测

为明确受检房屋二层混凝土柱目前实际垂直情况，现场采用RTS112SR5L型全站仪对受检房屋钢筋混凝土柱构件垂直度进行测量，并根据《火灾后工程结构鉴定标准》（T/CECS 252-2019），对测量构件进行评级。

各受检钢筋混凝土柱东西向倾斜无明显规律，东西向倾斜率在0.63‰~9.89‰之间；南北向倾斜无明显规律，南北向倾斜率在0.89‰~5.18‰之间。根据《火灾后工程结构鉴定标准》（T/CECS 252-2019）中6.2小节火灾后混凝土结构构件初步鉴定评级标准的柱倾斜部分，Ⅱa的限值为δ/h≤2‰，Ⅱb的限值为2‰≤δ/h≤7‰，Ⅲ的的限值为7‰≤δ/h，可见部分构件可评定为Ⅱa级，其余大部分均可评定为Ⅱb，2楼7/G轴柱评定为Ⅲ。（注：柱构件垂直度测量包含施工误差）

4 受检房屋混凝土梁挠度检测

为明确受检房屋二层混凝土梁目前实际挠度情况，现场采用RTS112SR5L型全站仪对受检房屋钢筋混凝土梁构件挠度进行测量，并根据《火灾后工程结构鉴定标准》（T/CECS 252-2019），对测量构件进行评级。

上述测量结果表明，各受检钢筋混凝土梁挠度在-6.5~17.0之间；根据《火灾后工程结构鉴定标准》（T/CECS 252-2019）中6.2.1小节火灾后混凝土结构构件初步鉴定评级标准的挠度部分，Ⅱa的限值为δ≤[δ]，Ⅱb的限值为[δ]＜δ≤3[δ]，Ⅲ的的限值为δ＞3[δ]，混凝土结构构件构件均可评定为Ⅱa。（注：梁构件挠度测量包含施工误差）
